Tipps zum technischen Zeichnen: Umfassender Leitfaden für Präzisionsdesign und -fertigung

Technische Zeichnungen sind das Rückgrat des Produktdesigns und der Fertigung. Sie kommunizieren Geometrie, Maße, Toleranzen und Montageanweisungen, die Konzepte in physische Teile umwandeln. Egal, ob Sie Zeichnungen für bearbeitete Teile, Blechverarbeitung oder komplexe Baugruppen erstellen – Präzision und Klarheit sind entscheidend. Ohne sie können schnell Verwirrung in der Produktion, kostspielige Überarbeitungen und Teilefehler entstehen.

Dieser Leitfaden bietetPraktische Zeichentipps für Ingenieurwesendas Designern, Zeichner und Ingenieure hilft, genaue, standardisierte und leicht interpretierbare Zeichnungen zu erstellen. Sie lernen, wie Sie die Lesbarkeit verbessern, häufige Fehler vermeiden, Standards anwenden und die Zeit vom Entwurf bis zur Produktion verkürzen – und das alles, während Sie kostspielige Fehlinterpretationen minimieren.

Verstehe den Zweck der Zeichnung

Bevor du mit dem Entwurf beginnst, definiereWarumDie Zeichnung existiert. Ist es für Fertigung, Inspektion oder Montage? Das Wissen um dieZweckbestimmt den erforderlichen Detailgrad. Maschinisten benötigen in der Regel volle Maße und Toleranzen. Qualitätsprüfer benötigen möglicherweise geometrische Toleranzen und Befundsreferenzen. Assembly Teams konzentrieren sich vielleicht mehr auf explodierte Views und Fit Notes.

Je klarer die Absicht, desto nützlicher ist die Zeichnung. Betrachten Sie Ihre Zeichnung als Kommunikationsmittel – jede Linie, jede Anmerkung und jedes Symbol sollte Informationen vermitteln, keine Mehrdeutigkeit.

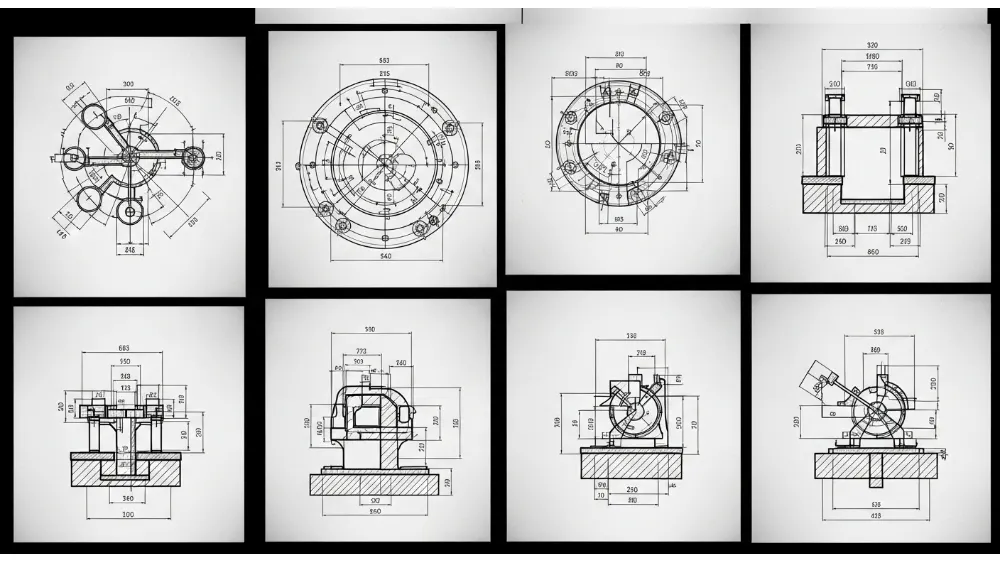

Verwenden Sie standardisierte Ansichten und Projektionsmethoden

Der konsequente Einsatz von Projektionsmethoden – wie der Projektion mit dem ersten oder dritten Winkel – ist besonders bei der Zusammenarbeit zwischen Teams oder mit externen Partnern unerlässlich. Verwenden Sie standardisierte orthografische Ansichten (Front, Oberseite, Seite) und fügen Sie bei Bedarf zusätzliche Abschnittsansichten hinzu.

HinzufügenHilfsansichtenfür geneigte Flächen oderDetailansichtenFür komplexe Merkmale hilft es, Fehlinterpretationen zu vermeiden. Beschrifte jede Ansicht deutlich, um Verwirrung zu vermeiden.

Interner Link-Vorschlag: Verlinken Sie "orthographische Ansichten" zu einer Yanmee-Seite zu CAD-Designdiensten oder Entwurfsstandards.

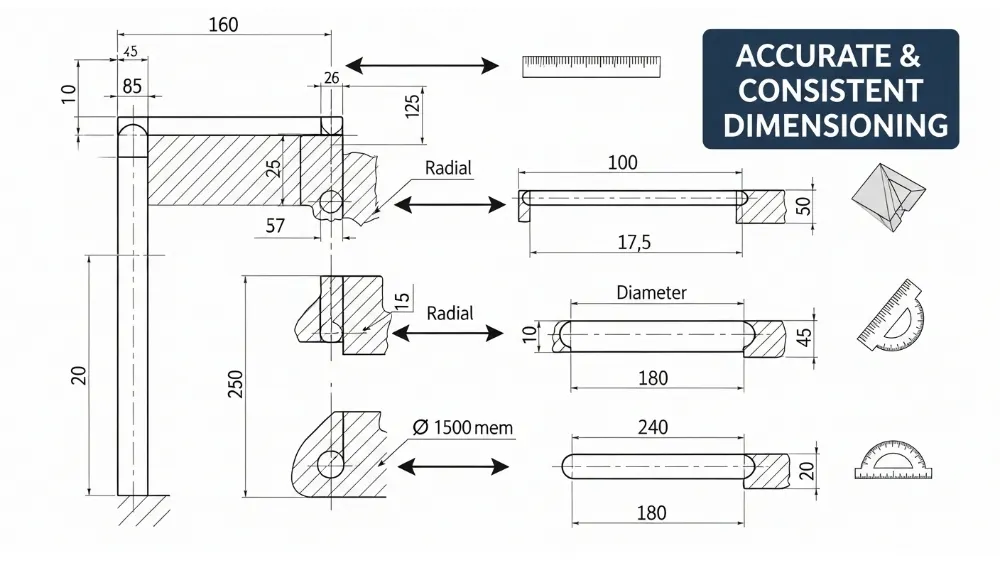

Priorisieren Sie die Clear Dimensionierung

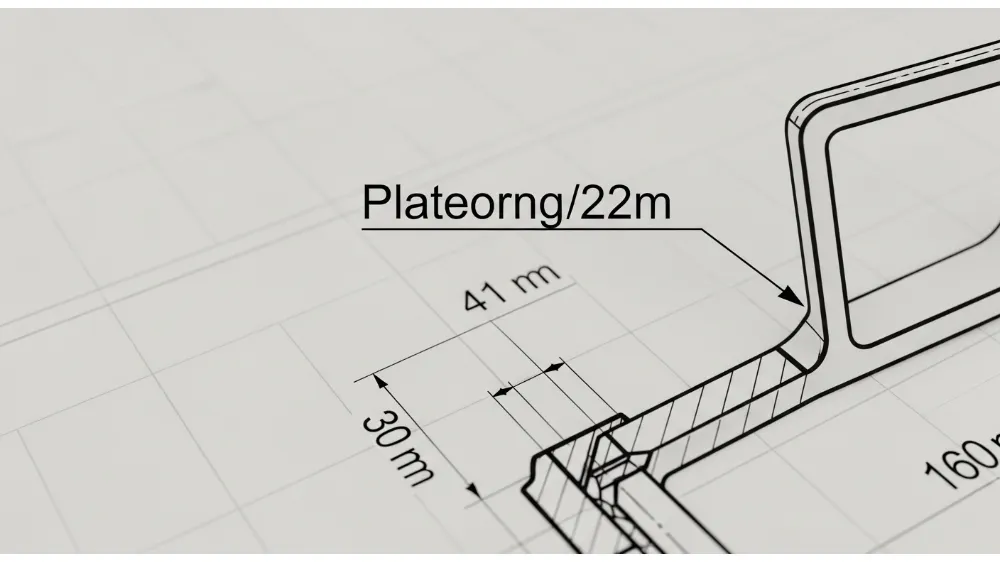

Maße sind das Herzstück von technischen Zeichnungen. Sie müssen vollständig, aber prägnant sein. Befolgen Sie diese Maßprinzipien:

• OrtsmaßeDraußendas Objekt, wo möglich.
• Vermeiden Sie redundante oder widersprüchliche Dimensionen.
• Verwenden Sie Verlängerungsleitungen, die Merkmale klar mit ihren Werten verbinden.
• Halten Sie einen einheitlichen Abstand und eine einheitliche Ausrichtung für Lesbarkeit aufrecht.

Bei der Dimensionierung komplexer Bauteile priorisieren Sie zuerst die Merkmale, die die Funktion steuern (z. B. kritische Lochpositionen, Verbindungsflächen) und zuletzt sekundäre Merkmale.

Interner Linkvorschlag: Verlinken Sie "kritische Bohrloch-Standorte" zu einem Artikel in Yanmee über Fertigungsbohrungen und Toleranzen.

Geometrische Toleranzen korrekt anwenden

Geometrische Maßung und Toleranz (GD&T) geht über grundlegende lineare Toleranzen hinaus und steuert Form, Orientierung, Lage und Profil. BewerbungGD&T-SymboleWo es angebracht ist, kann Unklarheit bei Produktion und Inspektion drastisch reduziert werden.

Zum Beispiel gibt es statt mehrerer linearer Toleranzen für ein Lochmuster einePositionstoleranzMit einem Bezugsreferenzrahmen kann sichergestellt werden, dass das gesamte Muster den Montageanforderungen entspricht.

Halten Sie Ihr GD&T konsistent und beziehen Sie sich immer auf die neuesten Standards (z. B. ASME Y14.5). Im Zweifelsfall konsultieren Sie Fertigungs- oder Qualitätsteams, um sicherzustellen, dass die Interpretationen übereinstimmen.

Vorschlag für einen internen Link: Verlinken Sie "GD&T-Symbole" zu einer Yanmee-Ressource zu Best Practices für geometrische Toleranzen.

Material- und Oberflächenspezifikationen enthalten

Materialien beeinflussen die Herstellbarkeit, Oberflächenqualität und Leistung. Spezifizieren Sie immer das Grundmaterial, die Wärmebehandlung (falls vorhanden), Anforderungen an Oberflächenoberflächen (z. B. Oberflächenrauheit) und Beschichtungen. Ohne Materialspezifikationen könnten Maschinisten auf Annahmen zurückgreifen, die zu Schrott oder geringer Leistung führen.

Verwenden Sie standardisierte Materialcodes und Finish-Callouts, wie zum BeispielRaFür Oberflächenrauheit. Für Bauteile mit kritischen Oberflächenwechselwirkungen (Lager, Abdichtungsflächen) können Toleranzen und Oberflächenhinweise über die Funktion entscheiden oder brechen.

Verwenden Sie passende Anmerkungen und Anmerkungen

Anmerkungen liefern zusätzliche Anweisungen, die Zeichnungen allein nicht vermitteln. Verwenden Sie Notizen, um zu klären:

• Gewindespezifikationen
• Schweißsymbole
• Inspektionsanforderungen
• Montageanleitung
• Spezielle Herstellungsverfahren (z. B. Wärmebehandlung, Anodisierung)

Halte die Notizen kurz, aber vollständig. Gruppiere Notizen logisch und referenziere sie klar, damit Fabrikanten oder Prüfer Anweisungen nicht übersehen.

Wählen Sie die richtige Skala

Der Zeichnungsmaßstab beeinflusst, wie Designer kleine Details darstellen. Verwenden Sie eine Standardskala (1:1, 2:1, 1:2) und geben Sie dies klar im Titelblock an. Vermeiden Sie zu komprimierte oder erweiterte Skalen, die kleine Merkmale unklar oder überdimensioniert machen.

Wenn bestimmte Details für die Hauptansichten zu klein sind, nehmen Sie mitDetailansichtenmit höheren Skalen, um Merkmale wie enge Filets, Abschrägungen oder Mikromerkmale hervorzuheben.

Halte saubere Linien und Texte

Lesbarkeit ist wichtig. Dünne, präzise Linienstärken machen Zeichnungen leichter lesbar. Vermeiden Sie es, die Zeichnung mit überlappenden Texten oder Linien zu überladen. Verwenden Sie konsistente Textstile und -größen für alle Anmerkungen. Die meisten CAD-Systeme erlauben es, Standards für Texthöhe, Zeilendicke und Pfeilgrößen festzulegen – nutzen Sie sie.

Viele Qualitätsprobleme beginnen mit schlampiger Linienführung oder inkonsistenten Schriftarten.

Überprüfen Sie auf Vollständigkeit und Konsistenz

Führen Sie vor der Freigabe von Zeichnungen für Produktion oder Überprüfung eine Untersuchung ausÜberprüfung der Zeichnungscheckliste. Bestätigen:

• Alle notwendigen Maße und Toleranzen sind enthalten
• Ansichten sind korrekt gekennzeichnet
• Anmerkungen stimmen mit den vorgesehenen Herstellungsschritten überein
• Referenzen sind konsistent
• Alle Noten sind klar und eindeutig

Peer-Review wird dringend empfohlen. Ein zweites Augenpaar bemerkt oft Auslassungen oder Inkonsistenzen, die der Autor übersehen hat.

Bereite dich auf die Versionskontrolle vor

Technische Zeichnungen entwickeln sich weiter. Implementiere ein robustes Versionskontrollsystem mit Versionsblöcken, klarer Versionsnummerierung und Änderungsprotokollen. Dies verhindert, dass veraltete Zeichnungen in der Produktion verwendet werden – eine häufige Quelle für Überarbeitungen und Schrott.

Zeigen Sie Änderungen klar an (z. B. Revisionswolken in veränderten Bereichen) und archivieren Sie frühere Versionen in einem kontrollierten Dokumentensystem.

Vorschlag für interne Linke: Verlinken Sie "Versionskontrolle" auf eine Yanmee-Seite über Produktlebenszyklusmanagement oder CAD-Dokumentationspraktiken.

Kommunizieren Sie mit den Fertigungs- und Qualitätsteams

Technische Zeichnungen werden nicht isoliert erstellt. Beziehen Sie Fabrikanten, Maschinenbauer und Qualitätsingenieure frühzeitig im Designprozess ein. Ihr Feedback kann Herstellbarkeitsprobleme – wie unerreichbare Maße, enge Toleranzen oder Fertigungsprobleme – aufdecken, bevor sie zu teuren Problemen werden.

Effektive Kommunikation reduziert Hin und Her und optimiert die Produktion.

Häufige Fehler, die man vermeiden sollte

Viele Zeichenprobleme entstehen aus vermeidbaren Fehlern:

• Fehlende Toleranzinformationen
• Unklare oder widersprüchliche Dimensionen
• Inkonsistente Symbole oder Notation
• Veraltete Ansichten nach Designänderungen
• Unzureichende Materialspezifikationen

Regelmäßige Schulungen und die Anwendung von Standards können diese Fallstricke mindern.

Einbindung von CAD-Best Practices

Die meisten modernen technischen Zeichnungen stammen aus CAD-Modellen. Um die Genauigkeit zu maximieren:

• Baue Modelle mit der Designabsicht im Blick
• Verknüpfungsdimensionen vom Modell zu den Zeichnungsansichten
• Verwenden Sie parametrische Nebenbedingungen, um Beziehungen aufrechtzuerhalten
• Überprüfen Sie, dass die Zeichnungsansichten die neuesten Modellrevisionen widerspiegeln

CAD-Software enthält oft Werkzeuge zur Automatisierung von Annotation und Toleranzanwendung – nutzen Sie diese, um manuelle Fehler zu reduzieren.

Vorschlag für einen internen Link: Verlinken Sie "CAD-Software" zu einem Yanmee-Artikel über CAD/CAM-Integrationsdienste.

Verständnis von Standards und Vorschriften

Verwenden Sie anerkannte Standards wie:

• ASME Y14.5 (GD&T)
• ISO 128 (Technische Zeichnungen)
• ISO 2768 (Allgemeine Toleranzen)

Diese Einhaltung stellt sicher, dass die Zeichnungen international verstanden werden und Interpretationen bei der Zusammenarbeit mit globalen Partnern reduziert werden.

FAQs – Häufige Fragen zum technischen Zeichnen

F1: Was ist der Unterschied zwischen einer technischen Zeichnung und einer technischen Zeichnung?
A: ATechnische Zeichnungist ein allgemeiner Begriff für grafische Darstellungen von Objekten. EinTechnische Zeichnungist eine detaillierte technische Zeichnung mit Standards, Symbolen, Toleranzen und Anmerkungen, die für Herstellung und Inspektion verwendet werden.

F2: Warum sind Toleranzen in technischen Zeichnungen wichtig?
A: Toleranzen definieren akzeptable Variationen in Bauteilgröße und Geometrie. Sie stellen sicher, dass die Teile richtig passen und funktionieren, auch wenn sie mit geringen Herstellungsunterschieden hergestellt werden.

F3: Wie wählen Ingenieure die richtige Maßmethode?
A: Wählen Sie die Maßung nach Funktion – kritische Merkmale erhalten eine präzise Steuerung mit Toleranzen oder GD&T, während nicht-kritische Details allgemeine Maßung zur Klarheit verwenden.

F4: Was sind Datenreferenzen und warum werden sie verwendet?
A: Bezugsreferenzen sind theoretisch exakte Punkte oder Linien, die als Grundlage für Maßung und Toleranz dienen und während der Herstellung und Inspektion für Konsistenz sorgen.

F5: Wie können CAD-Werkzeuge die Genauigkeit von technischen Zeichnungen verbessern?
A: CAD-Tools automatisieren die Dimensionsextraktion, pflegen parametrische Beziehungen und erzeugen standardisierte Ansichten, wodurch manuelle Fehler reduziert und die Konsistenz verbessert wird.

F6: Sollten technische Zeichnungen Produktionsnotizen enthalten?
A: Ja. Notizen können Prozesse wie Oberflächenbehandlungen, Wärmebehandlungen, Gewinde und Prüfkriterien verdeutlichen, die Zeichnungen allein nicht vollständig beschreiben.

Fazit

Hochwertige technische Zeichnungen sind unerlässlich, um die Entwurfsintention in zuverlässige Fertigprodukte umzuwandeln. Durch Anwendung dieserTipps zum technischen ZeichnenSie verbessern die Klarheit, reduzieren kostspielige Missverständnisse und beschleunigen Produktionszyklen. Von der richtigen Maßung und Toleranz bis hin zu standardisierten Ansichten und CAD-Best Practices zahlt sich gute Zeichengewohnheiten in Bezug auf Präzision, Qualität und Effizienz in allen Fertigungsabläufen aus.
