Komponenten einer Spritzgussform: Vollständiger Leitfaden für Fertigungsprofis

Spritzgießen ist eines der am weitesten verbreiteten Fertigungsverfahren zur Herstellung hochpräziser, volumenreicher Kunststoffteile. Im Zentrum dieses Prozesses steht dieSpritzgusswerkzeuge, ein sorgfältig konstruiertes System, das aus vielen voneinander abhängigen Teilen besteht. Diese Komponenten arbeiten harmonisch zusammen, um geschmolzenen Kunststoff zu führen, ihn in die gewünschte Geometrie zu formen, abzukühlen und das Endprodukt auszuwerfen. Ein tieferes Verständnis derBauteile einer SpritzgussformHilft Ingenieuren bei der Optimierung des Formdesigns, verbessert die Bauteilqualität und reduziert Produktionsprobleme.

Was ist eine Spritzform?

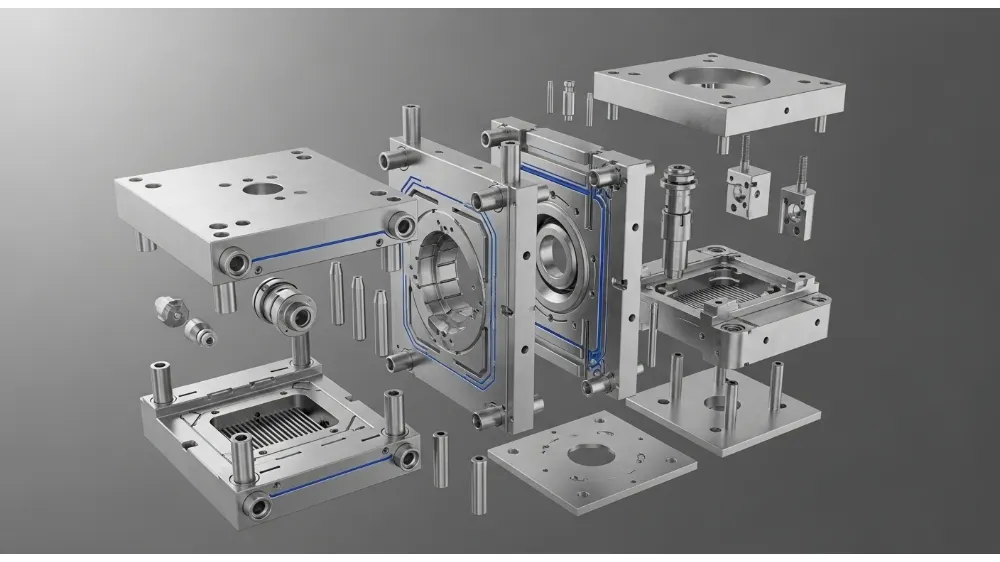

Eine Spritzgussform ist ein präzisionsgefertigtes Metallwerkzeug, das die Form des Kunststoffteils definiert. Sie besteht aus zwei Haupthälften – einer festen und einer beweglichen –, die zusammenkommen und eine bildenHohlraum(der negativen Form des Endteils) im geschlossenen Zustand ist. Geschmolzenes Kunststoff, das unter hohem Druck injiziert wird, fließt durch ein System von Kanälen, um die Form zu füllen und zu einem fertigen Teil zu erstarren. Das gesamte System umfasst strukturelle Komponenten, Zuführungssysteme, Temperaturkontrollmechanismen, bewegliche Teile und Hilfsfunktionen.

Kernformhälften: Stationäre und bewegliche Abschnitte

Die Grundstruktur jeder Spritzgussform besteht aus zwei komplementären Hälften:

Stationäre Seite (Cavity A Side)

Diese Hälfte bleibt an der stationären Platte der Formmaschine befestigt. Sie enthält typischerweise die Hohlraumplatte, die Einstiegspunkte des Laufsystems und die Kühlleitungen. Seine Funktion ist es, die äußere Form des Kunststoffteils zu definieren und die Grundlage für den Eintritt in geschmolzenen Kunststoff zu schaffen. Leitstifte und Buchsen sorgen für eine präzise Ausrichtung mit der gegenüberliegenden Hälfte.

Bewegliche Seite (Hohlraum B-Seite)

Die bewegliche Hälfte wird an die bewegliche Platte der Maschine befestigt und trägt Komponenten wie Ausstoßmechanismen und Kerneinsätze. Während der Öffnungs- und Schließzyklen bewegt sich diese Seite zur stationären Hälfte, um die vollständige Formhöhle zu bilden. Es unterstützt außerdem das Auswerfen fertiger Teile nach dem Abkühlen.

Runner- und Gate-Systeme

Sobald der Kunststoff im Inneren des Fasses geschmolzen und unter Druck gesetzt ist, muss er über ein geführtes Netz von Pfaden, bekannt als dieRunner-System. Die Hauptabschnitte umfassen:

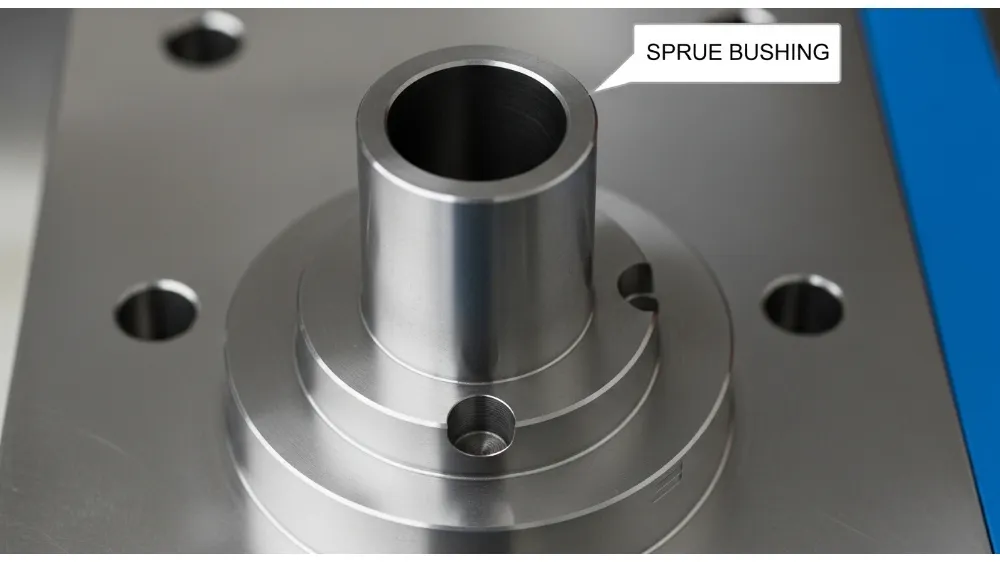

• Gussbuchsung:Verbindet die Maschinendüse mit dem Läufer.
• Runner-Netzwerk:Kanäle, die sich spalten und Kunststoff in mehreren Hohlräumen in Mehrfachformen bringen.
• Gate:Die kleinste Öffnung, an der Plastik in die Höhlung eintritt. Gates können je nach Durchflussanforderungen Kanten-, Pin-, Fan- oder andere Typen sein.

Läufer werden typischerweise so konstruiertKaltläufer, die Kunststoff ohne Heizung transportieren, oderHot Runner, die das Plastik flüssig halten, bis es das Tor erreicht.

Kühlsystem: Temperaturkontroll-Rückgrat

Das Kühlsystem ist oft für den Großteil der Zykluszeit beim Spritzgießen verantwortlich. Ohne effiziente Kühlung können Teile verziehen, absinken oder eine schlechte Maßgenauigkeit aufweisen. Das Kühlsystem umfasst typischerweise:

• Kühlkanäle:Gebohrte oder konforme Wege um die Formhöhle, um das Kühlmittel zirkulieren zu lassen.
• Baffles & Bubblers:Helfen Sie, das Kühlmittel auf bestimmte Bereiche zu lenken, um die Wärme gleichmäßig zu entfernen.
• Thermische Pins:Hohlstifte, die den Wärmeaustausch in bestimmten Bereichen verbessern.
• Externe Pumpen:Halten Sie den Kühlmittelfluss und -druck aufrecht.

Effektive Kühlung erhöht die Produktionseffizienz, verkürzt die Zykluszeiten und minimiert Fehler wie Verformungen oder Senkenspuren.

Formungskomponenten: Kerne, Hohlräume, Pins

Dies sind die Elemente, die direkt die Geometrie des geformten Teils bilden:

• Schimmelhöhle:Definiert das äußere Profil des Endprodukts.
• Kern:Erzeugt innere Geometrie, wie Löcher oder Hohlabschnitte.
• Kernstifte / Formstangen:Gestalten Sie schmale Merkmale oder Details im Inneren des Teils.
• Lifter:Unterstützen Sie schräge Merkmale und Unterschnitte, was ein einfaches Auswerfen gewährleistet.

Diese Elemente müssen mit hohen Toleranzen bearbeitet werden, da sie die endgültige Maßgenauigkeit und Oberflächenoberfläche des Bauteils bestimmen.

Entlüftungssystem: Förderung sauberer Füllung und Qualität

Während der Injektion kann Luft in der Höhlung eingeschlossen werden, was zu Hohlhöhlen, Brandspuren oder unvollständiger Füllung führt. AEntlüftungssystembietet Fluchtwege für eingeschlossene Luft. Elemente der Belüftung umfassen:

• Entlüftungsrillen:Feine Kanäle entlang der Trennlinie.
• Vakuumsysteme:Externe Pumpen, die vor Beginn der Injektion Luft herausziehen.
• Mikroventile:Präzise Ventile, die den Luftstrom ohne Plastiklecks regeln.

Gut gestaltete Belüftung reduziert Defekte und trägt dazu bei, eine gleichbleibende Teilequalität zu erreichen.

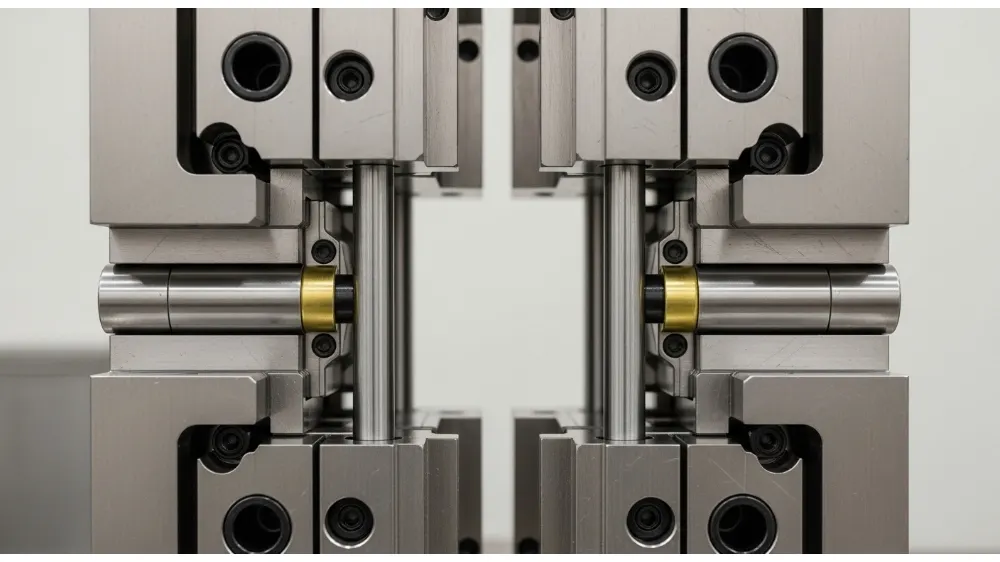

Leit- und Ausrichtungssysteme

Eine präzise Ausrichtung der Formhälften ist entscheidend, um Flash zu vermeiden und eine konstante Zyklusleistung zu gewährleisten. DieLeitsystemEnthält:

• Leitstifte & Büsche:Stellen Sie sicher, dass beide Hälften beim Schließen genau ausgerichtet sind.
• Stützplatten:Strukturelle Steifigkeit während wiederholter Zyklen aufrechterhalten.

Ohne richtige Führung können sich Formen verschieben, was den Verschleiß erhöht und die Bauteilgenauigkeit verringert.

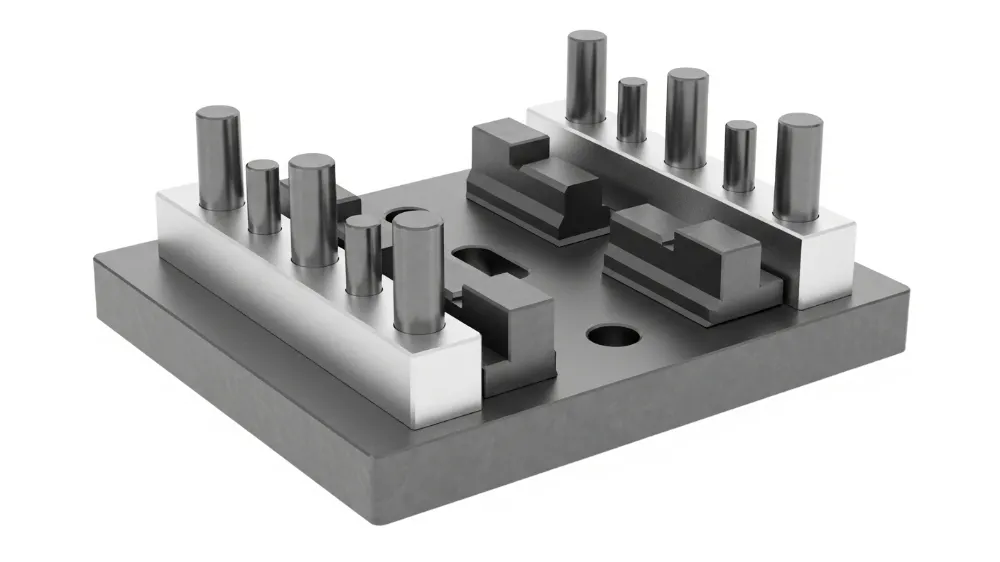

Auswurfsystem: Sichere Teileentfernung

Nach dem Abkühlen muss das Teil vorsichtig und konsequent aus der Form genommen werden. DieAuswurfsystemBesteht aus:

• Auswurfstifte:Dünne Stäbe, die das Teil aus der Höhlung drücken.
• Auswurfplatten & Hülsen:Unterstützen und senden Sie Ausstoßkraft.
• Rückgabepins:Hilf beim Zurücksetzen der Auswurfbaugruppe für den nächsten Zyklus.

Ein gut gestaltetes Auswerfen verhindert Schäden an empfindlichen Merkmalen und sorgt für eine reibungslose Produktion.

Formbasis und Hilfskomponenten

Die Formbasis ist das strukturelle Fundament, das alle funktionalen Systeme stützt. Wichtige Elemente sind:

• Klemmplatten:Befestigen Sie die Form an der Einspritzmaschine.
• Ortungsringe:Stellen Sie die korrekte Position relativ zur Düse sicher.
• Stützpfeiler:Halte den Abstand und verteile die Klemmkräfte.

Hilfsteile wie Gussbuchsen, Materialgreifer und Halterstifte unterstützen die Gesamtleistung und Haltbarkeit.

Spezielle Mechanismen für komplexe Teile

Für fortgeschrittene Bauteilgeometrien können Spritzgussformen Folgendes umfassen:

• Folien und Nebenaktionen:Für Unterschnitte und seitliche Merkmale.
• Hydraulikzylinder:Um komplexe Bewegungen während des Guss zu aktivieren.
• Handling in toten Ecken:Werkzeuge, um schwer zugängliche Merkmale zu füllen und zu veröffentlichen.

Häufige Schimmeldefekte und Vorbeugung

Selbst bei einer gut gestalteten Form können Probleme auftreten. Einige häufige Probleme sind Blitz, unvollständige Auffüllung, Verstopfungen durch Kühlkanäle und Auswurfspuren. Diese können gemildert werden durch:

• Anpassung von Runner- und Gate-Design
• Verbesserung der Kühlmittelzirkulation und -entlüftung
• Optimierung der Größe und Platzierung des Auswurfstifts
• Verbesserung der Oberflächenoberfläche und Zugwinkeln

Verständnis des UmgangsBauteile einer SpritzgussformAffect Production hilft Ingenieuren, Mängel proaktiv zu verhindern.

Verwendete Materialien für Spritzgussformen

Die Formmaterialien variieren je nach Produktionsvolumen, Kunststofftyp und Präzisionsanforderungen. Häufige Optionen sind:

• Werkzeug & Edelstahl:Hohe Haltbarkeit für lange Läufe.
• Aluminiumlegierungen:Niedrigere Kosten für Prototypen- oder Kleinvolumen-Lieferungen.
• Berylliumkupfer:Ausgezeichnete Wärmeleitfähigkeit für bestimmte Bauteile.

Jedes Material beeinflusst die Haltbarkeit, Zykluszeit und Kosten unterschiedlich.

FAQ – Häufige Fragen zu Spritzgusskomponenten

F1: Was sind die Hauptfunktionen einer Spritzform?
A: Es formt geschmolzenen Kunststoff zu fertigen Teilen, indem es den Materialfluss lenkt, die Temperatur kontrolliert und das Auswerfen von Teilen ermöglicht.

F2: Was ist das Runner-System?
A: Das Runner-System besteht aus Kanälen wie dem Guss, Kanälen und Toren, die geschmolzenes Plastik von der Düse in die Hohlräume leiten.

F3: Warum ist Kühlung in Spritzgussformen wichtig?
A: Richtige Kühlung verkürzt die Zykluszeit, verhindert Verformungen und verbessert die Maßgenauigkeit.

F4: Welche Materialien eignen sich am besten für die Gussformfertigung?
A: Werkzeugstähle und Edelstahle sind ideal für langlebige Formen; Aluminium eignet sich für schnelle Werkzeuge und Prototypen.

F5: Wie verbessern Lüftungsschlitze die Bauteilqualität?
A: Lüftungsschlitze lassen eingeschlossene Luft entweichen und verhindern so Hohlräume und unvollständiges Auffüllen.

Fazit

DieBauteile einer Spritzgussformsind mehr als nur Teile – sie sind Präzisionsinstrumente, die die Produktqualität, die Zykluszeit und den Gesamterfolg der Fertigung beeinflussen. Durch das Verständnis jedes Systems – von Läufen und Kühlkanälen bis hin zu Ausstoßgeräten und Hilfshardware – können Ingenieure Formen entwerfen, die effiziente, zuverlässige und hochwertige Ergebnisse liefern. Die Wahl der richtigen Materialien, die Optimierung des Bauteildesigns und das Antizipieren potenzieller Fehler sind Schlüsselfaktoren für Exzellenz im Spritzgießen.
